Jawa 21 - Renovace
Začal jsem renovovat motorku Jawu 21. Plánuji generální opravu motoru, nástřik nového laku, dokoupení chromovaných dílů, atd.
Video z renovace: https://www.youtube.com/watch?v=R2N4eKqKANQ&list=UUpYq0PFmjjT9HIFOpCwJxFw
Pionýr před renovací
Tak už jsem rozebral pionýra do posledního šroubku a jde se na broušení. Čeká mě s tím hodně práce, plechy jsou pokřivené bude je třeba narovnávat a vyklepávat.
Fotka z rozebírání
Konečně mám obroušeny všechny díly. Části které jsou prorezivělé se vyvaří, nebo se vymění za nové.
Obroušené a natřené díly odrezávačem
Na obroušené a očištěné plechy jsem nastříkal základní 2K epoxidovou barvu. Dále na ni pak příjde dvousložkový tmel kterým se zarovnají všelijaké nerovnosti. Tato základní barva je nezničitelná a navíc je rychle suchá - do 30 minut je na povrchu ztvrdlá.
Plechy nastříkané základní barvou
Jelikož v plechařině zůstaly po vyklepávání nějaké promáčkliny tak jsem je zatmelil. Použil jsem dvousložkový tmel a nanášel jsem ho na základní barvu. Výhodou oproti nanášení přímo na kov je že pod tmelem vám nebude probíhat koroze. Tmel jsem nanášel špachtličkou v několika vrstvách. Po vytvrdnutí jsem ho vybrousil smirkovým papírem o drsnosti 150 a nakonec ještě o hrubosti 400. Pak jsem plechy znovu přestříkal základní barvou.
Tmelení
Odstín vrchní barvy jsem použil višňový ČSN 8850 a na ostatní díly bílou ČSN 1000. Vrchní barvu jsem stříkal v několika vrstvách. Po nastříknutí finální vrstvy jsem nechal barvu týden schnout. Jedna rada: když stříkáte kompresorem tak je potřeba vrchní barvu naředit tak, aby byla řídká jako voda jinak se vám na povrchu udělá pomeranč.
Díly nastříkané vrchní barvou
PRÁCE S MOTOREM
Chystám se na půlení motoru za účelem provést generální opravu - výměna ložisek, přelisování klikovky, výměna gufer, spojkových lamel, primárního řetězu a výbrus válce.
Motor vyndaný z rámu bez pravého krytu a válce
Konečně jsem se dostal k půlení motoru. Asi nejhorší bylo sundat lamely spojky pak to už šlo lehce - pomocí stahováku jsem rozpůlil kartry od sebe a vyndal kliku a ložiska. Teď čekám na nové díly :-)
Rozpůlený motor

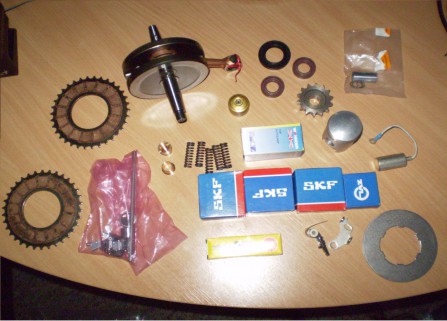

Tak díly už dorazily a to díky fichtlkrámku. Válec taky dorazil po výbrusu. No a může se jít skládat motor.
Nové součástky do motoru
Při skládání motoru jsem postupoval takto: Všechny ložiska a klikovou hřídel jsem dal do mrazáku. Pomocí horkovzdušné pistole jsem nahřál karty a do nich vsunul ochlazené ložiska. Poté jsem nahřál ložisko v pravém kartru a vložil do něj klikovku. Následně jsem poskládal dokupy převodovku a automat řazení. Pro složení kartrů dokupy bylo potřeba ohřát ložisko klikovky v levém kartru. Jako těsnění jsem použil papír. Pak se už jenom dala dokupy spojka a nasadilo se primární kolečko na odmaštěný kužel klikovky. Nakonec jsem přišrouboval levé víko, pod které přišel papír jako těsnění.
Skládání motoru
Když už mám složený motor, tak se mohu pustit do skládání motorky. Motor jsem vložil do rámu a přišrouboval, pak jsem přimontoval stupačkový kříž se stojanem. V této fází skládání pionýr už je postavený na stojánku a já mohu montovat rozetu a zadní kolo s brzdovým bubnem.
Motor v rámu
Tak a pokračujem ve skládání. Přišroubujeme nádrž, zadní tlumiče a složíme přední tlumiče. Už se to pomalu finišuje.
Pionýr konečně na stojánku
Zbývá mi už jen zapojit elektriku, nahodit kola, plechy a můžeme startovat. Renovace trvala necelý rok. Fichtl který měl původně jít do šrotu povstal z popele. Ztratil jsem u toho spoustu času, peněz a hlavně nervů. Nicméně výsledek stojí za to a jsem s ním spokojen.
Jawa 21 v celé své kráse
Foto ze předu
Komentáře
Přehled komentářů
https://kloviagrli.com/ - viagra femenina https://vigedon.com/ - viagra pill for men https://llecialisjaw.com/ - how to use cialis https://jwcialislrt.com/ - buying cialis cheap https://jecialisbn.com/ - cialis 10mg
Cena
(Lukas, 20. 1. 2021 17:31)Dobrý den , zajímala by mě cca cena renovace ... mám tutéž motorky a přesně takhle bych ji chtěl zrenovovat .... chápu to dobře ze děláte tyto renovace
Magneto JAWA 21, 30W
(Jarda, 22. 9. 2020 8:24)Poptávám 30W rotor zapalování (magneto) na JAWU 21
Barva
(David , 15. 8. 2019 6:53)Čau, zajímalo by mě jestli se v tomhle odstínů dělaly i originály?? Právě taky renovuji a hledám informace o barvách.
novak
(jara, 30. 6. 2016 22:31)To tam ale mate svetli z 20 tohle myslim neni original.original 21 je zapoukle
Re: novak
(Admin, 1. 7. 2016 9:05)Na originál kašlu :-) nelíbí se mi. Tohle je mnohokrát hezčí a líp svítí :-)
Jawa
(Petr, 26. 6. 2016 19:38)Čau. Jak jsi to myslel ,, barva jako voda ,, ? To bude stejkar a dělat kapky. Čím jsi leštil motor?
Re: Jawa
(Admin, 1. 7. 2016 9:04)Musíš nanášet tenké vrstvy (vícekrát), pak ti to nebude stékat. Motor jsem leštil smirkovými papíry a pak filcem s leštící pastou.
